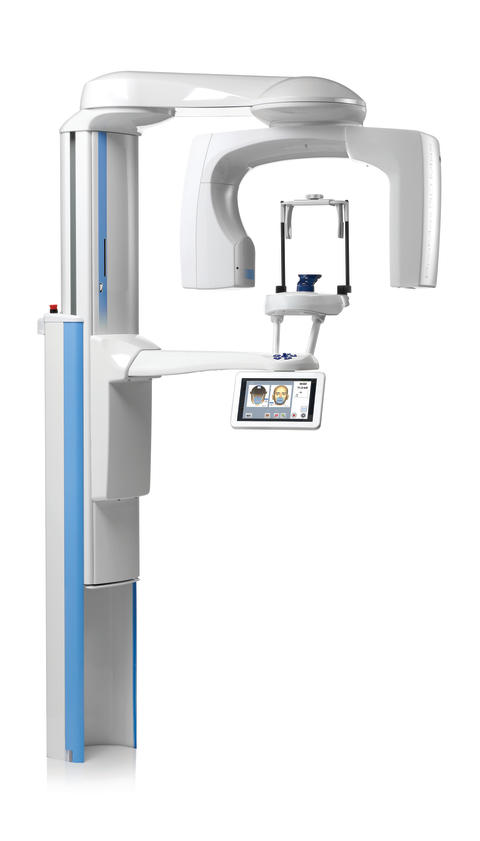

Planmeca ProMax® 3D Max является специализированным аппаратом 3D визуализации, который воспроизводит все необходимые размеры объема при диагностике челюстно-лицевой области – от самых малых особых случаев до изображений всей головы.
Размеры объема:
- 230 х 260 мм, 100 х 90 мм, 100 х 50 мм
- 230 х 160 мм, 130 х 55 мм, 50 х 55 мм
- 130 х 160 мм, 130 х 130 мм
- 100 х 130 мм, 130 х 90 мм
Система получения трехмерного изображения (на основе технологии объемной томографии с применением конусного луча - CBVT)
1. Основные возможности системы Planmeca ProMax 3D Max
Система Planmeca ProMax 3D обладает всеми возможностями Planmeca ProMax Plus:
- платформа Planmeca ProMax 3D содержит настройку перепрограммируемого набора движений SCARA3, обеспечивающего точное размещение объема изображения и тем самым – настройку размера области изображения;
- импульсная экспозиция, с высокой точностью синхронизированная с захватом изображения, обеспечивающая короткое (2,8 – 12 с) эффективное время экспозиции;
- модуляция тока трубки (TCM) обеспечивает снижение лучевой нагрузки на пациента и повышение качества изображения;
- самонастраивающийся четырехлепестковый коллиматор с фильтром усиления жесткости луча, обеспечивающий повышение качества излучения, снижение лучевой нагрузки на пациента и улучшение видимости мягких тканей.
Выбор объемных областей для исследования:
- размер и расположение объемной области для исследования выбираются через панель управления в соответствии с требованиями диагностики, без чрезмерного облучения участков за пределами исследуемой области;
- развитая программа сшивания объемных изображений (Large View) обеспечивает получение изображений большого объема с малой лучевой нагрузкой на основе выбора и направленного исследования до трех горизонтальных и двух вертикальных объемов. Полученные объемные изображения затем сшиваются системой Planmeca Romexis.

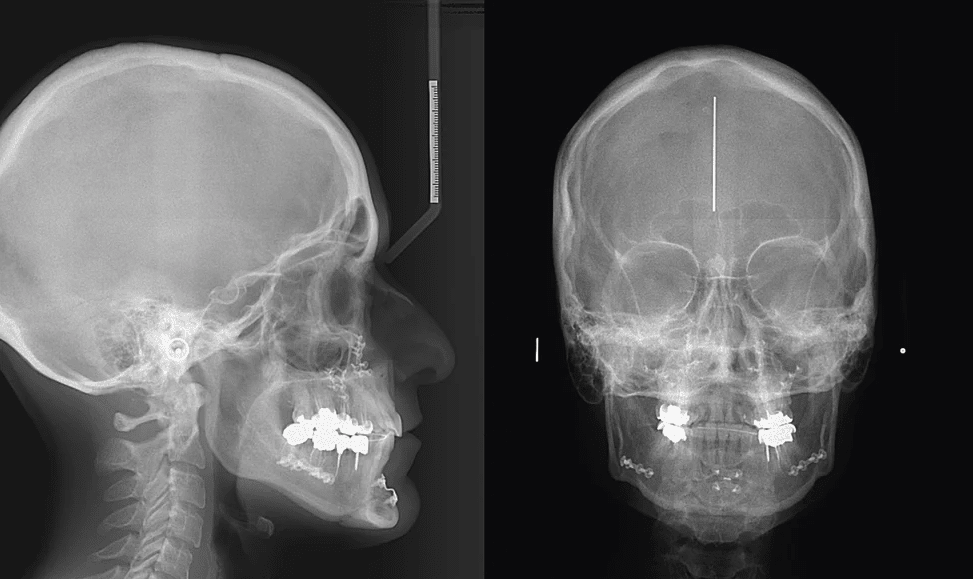

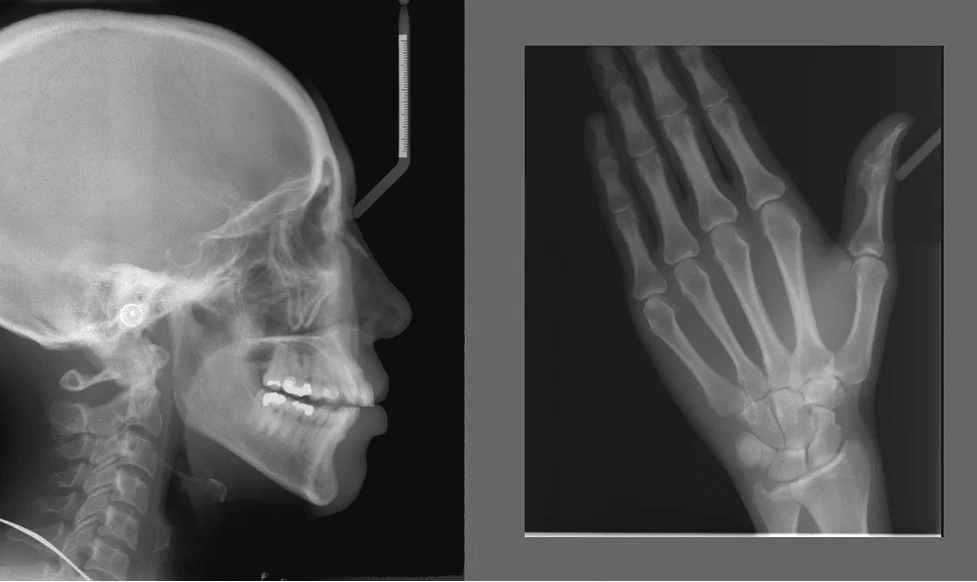

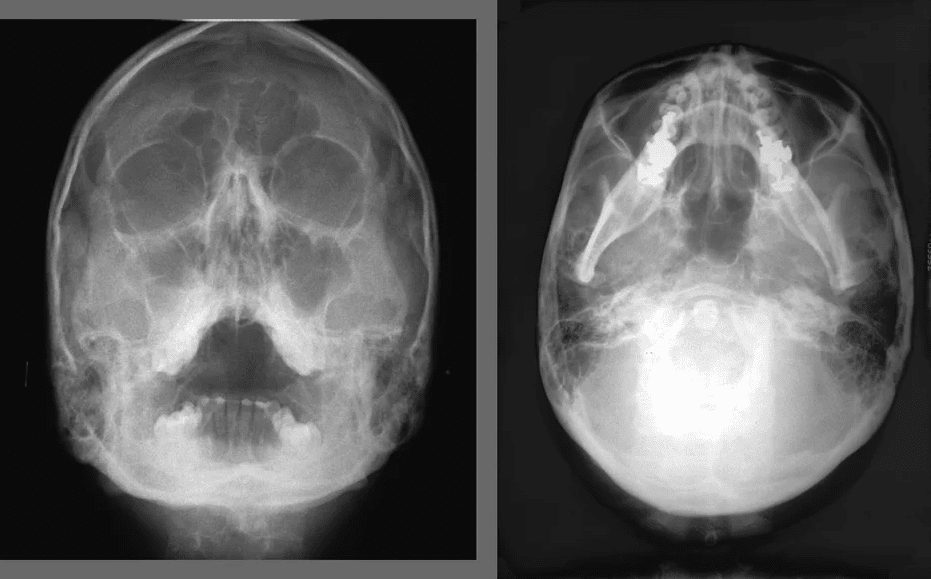

Возможности получения изображений:

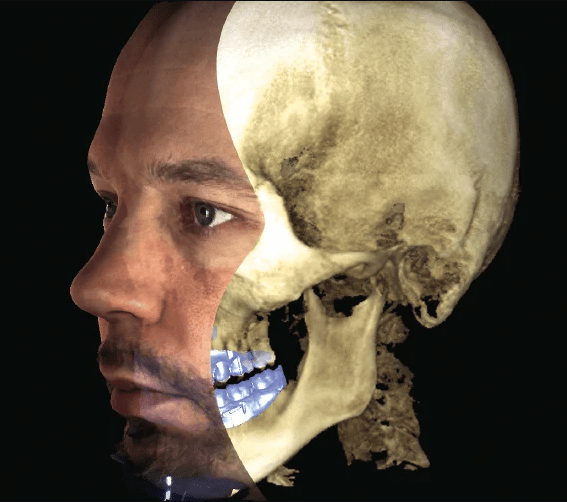

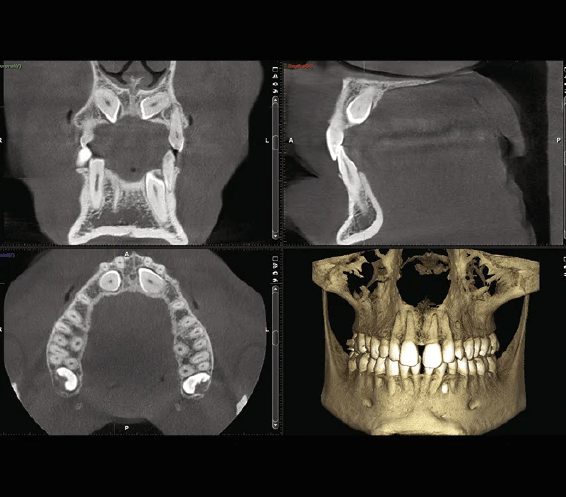

- система Planmeca Romexis позволяет получать изображения всех радиологических плоских срезов (осевая, сагиттальная, коронарная плоскости), поперечных срезов, реконструированных панорамных изображений, трехмерных реконструкций;
- получаемые от Planmeca ProMax с высоким разрешением данные объемных исследований челюстей и головы в целом могут применяться при планировании лечения и предоперационной подготовке.
Состав системы Planmeca ProMax 3D:
- новая система опор для пациента с опорными точками для лба и подбородка;
- специализированный трехмерный датчик;
- сервер трехмерной реконструкции;
- кресло для пациента.
2. Трехмерный датчик
Специализированный трехмерный датчик
- Плоская панель из аморфного силикона со сцинтиллятором из CsI
- Активная область датчика 19,3 х 24,2 см (1516 х 1900 пикселей), размер пикселя датчика – 127 мкм
- Динамический диапазон 15 бит, 32768 оттенков яркости
- Вращение на 200/360° за одно действие
- Время сканирования 18 – 26 с
- Время экспозиции в режиме высокого разрешения и в обычном режиме – 12 с, в режиме низкой дозы – 2,8 – 4 с.
3. Сервер трехмерной реконструкции
- Высокопроизводительный компьютер с операционной системой Linux, принимающий изображения от системы Planmeca ProMax и обрабатывающий их с использованием программы трехмерной реконструкции. Эта автоматизированная программа преобразует исходные кадры изображения в трехмерные объемные изображения, которые затем передаются на рабочую станцию управления лечением (рабочая станция получения изображений) и в базу изображений. Сервер трехмерной реконструкции имеет два соединения Ethernet: одно – для Planmeca ProMax, другое – для офисной локальной сети. Компания Planmeca поставляет сервер трехмерной реконструкции вместе с программным обеспечением, входящим в комплект поставки системы Planmeca ProMax 3D.
- Мощный 64-разрядный процессор QUAD Opteron
- Патентованный алгоритм реконструкции обратной проекции на основе системы Feldkamp
- Количество базовых изображений: 300/450
- Время реконструкции: 35 с – 2 мин 20 с
Системы улучшенного устранения артефактов (IAR) и компенсации высококонтрастных объектов (HCOC)
- Размер вокселя в области исследования 100 мкм / 200 мкм / 400 мкм, изотропный
- Количество вокселей в области Ø54 х 61 мм – 540 х 540 х 540 (около 180 млн)
- Расчетное теоретическое максимальное разрешение 5 пар линий на мм, разрешение при измерении около 2 пар линий на мм, модуляционная передаточная функция 10%
Объемы основных изображений:
Взрослый Ребенок
- Череп ¬220 мм х 170 мм ¬187 мм х 145 мм
- Лицо ¬100 мм х 130 мм ¬85 мм х 110 мм
- Зубы ¬100 мм х 90 мм ¬85 мм х 75 мм
- Челюсть (верхняя / нижняя) ¬100 мм х 550 мм ¬85 мм х 50 мм
- Зуб (верхний / нижний) ¬50 мм х 55 мм ¬40 мм х 50 мм
4. Лицензии на программное обеспечение Planmeca Romexis 3D
Стандартные лицензии на программное обеспечение, предусмотренные при поставке:
- Planmeca Romexis 3D Explorer для учета данных о пациентах, получения изображений, просмотра изображений, основных измерений;
- Planmeca Romexis 3D Viewer – может поставляться вместе с результатами исследований;
- DICOM Import/Export (программа импорта-экспорта) и DICOM DIR Media Storage (программа хранения);
- другие лицензии – дополнительные:
- модуль Planmeca Romexis 3D Cross Sections – модуль обработки поперечных срезов (включая панорамные изображения);
- модуль Planmeca Romexis 3D Implant Planning – модуль планирования имплантатов (включая панорамные изображения и поперечные срезы);
- модуль Planmeca Romexis 3D DICOM Print – модуль печати;
- полная лицензия Planmeca Romexis full 3D DICOM (включая DICOM Storage – управление хранением данных, DICOM Print – управление печатью, DICOM Worklist – перечень пациентов, Storage Commitment – проверка хранения, Query/Retrieve – запросы и поиск).
- Лицензии Romexis представляют собой установочные лицензии: это означает, что предусмотренные лицензиями функции доступны на стольких рабочих станциях, на сколько имеются лицензии у организации, установившей эту программу.
5. Рабочая станция управления лечением (рабочая станция сбора изображений)
Управление получением изображений в системе Planmeca ProMax 3D осуществляется через обычный компьютер, подключенный к локальной сети и расположенный рядом с оборудованием системы Planmeca ProMax 3D.
Рабочая станция управления лечением (Modality Workstation) работает обычно под управлением Windows и использует программное обеспечение Planmeca Romexis 3D Explorer (на основе JAVA). Компания Planmeca поставляет одну лицензию на программное обеспечение Planmeca Romexis 3D Explorer в комплекте поставки системы Planmeca ProMax 3D.
Требования к компьютеру: Windows XP, Windows 2003, Windows Vista, Mac OS X или Linux, процессор 2 ГГц, ОЗУ 3 Гбайт, графическая карта ATI или NVIDIA 128 Мбайт, разрешение монитора не ниже 1280 х 1024, платформа Java (виртуальная машина Java 1.6 и выше).
В поставку входит одна лицензия на рабочую станцию.
6. База изображений Planmeca Romexis
База изображений Planmeca Romexis (Planmeca Romexis Image Database) содержит результаты выполненных исследований. Через локальную сеть доступ к ним предоставляется другим пользователям.
База изображений располагается на сервере базы данных (Database Server), представляющий собой персональный компьютер, подключенный к локальной сети и обладающий возможностями хранения, передачи и резервирования больших объемов данных. В малой конфигурации сервер базы данных может располагаться на том же компьютере, что и рабочая станция управления лечением.
Требования к компьютеру: Windows XP, Windows 2003 Server или Windows Vista, процессор 3 ГГц, ОЗУ 3 Гбайт, жесткий диск 2 х 500 Гбайт (система зеркального копирования RAID1), устройство CD R/W и/или DVD R/W, устройство резервирования данных.
Система управления базами данных, поставляемая в составе Planmeca Romexis – MS SQL Server 2005 Express. В крупных системах (более 50 пользователей) рекомендуется использовать MS SQL Server 2005, Oracle 10g2 или Solid.
Для результатов одного трехмерного исследования требуется примерно 250 Мбайт дисковой памяти (при хранении в 16-разрядном формате).
Система управления базами данных служит также сервером для программного обеспечения Romexis 3D.
